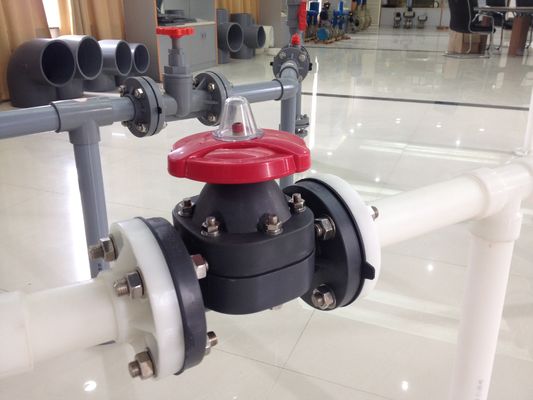

PPH diafragma Valve Flange Connection Wheel Menangani 1/2 "(D20mm) ~ 10" (D280mm) DIN / ANSI / JIS
katup diafragma menawarkan banyak kombinasi bahan tubuh dan bahan diafragma elastomer. Desain katup abrasi-tahan dan non-penyumbatan. Ketika diafragma, yang terhubung ke batang katup oleh kompresor, ditarik menjauh dari bagian bawah badan katup atau bendung, jalur cairan memiliki halus, aliran efisien. Lumpur pada tekanan rendah yang biasanya akan menyumbat sebagian desain katup lainnya dengan mudah melewati katup diafragma. katup memiliki desain top-entry, yang memungkinkan in-line pemeliharaan; sangat cocok untuk throttling dan on / off layanan dalam aplikasi mulai dari pengolahan air untuk proses abrasi kimia. katup diafragma yang dioperasikan secara manual, elektrik, atau pneumatik.
PP-H (Beta-PP BE60-7032) adalah laju alir HMW dan rendah mencair HOPP, dengan modifikasi β, memiliki struktur kristal halus, yang membuatnya kekuatan dampak yang sangat baik pada suhu rendah, juga meningkatkan tekanan hydrolic, korosi menolak properti, suhu kerja, dan menurunkan koefisien ekspansi
FITUR
• Ukuran dari 1/2 "sampai 10".
• PP-H tubuh, PP-GF bonnet
• PTFE diafragma, EPDM bantal.
• bekerja suhu dari -10 ℃ sampai 95 ℃.
• tekanan kerja PN10 bar.
• Jenis bendung.
• ANSI, JIS, DIN flange koneksi
Merek: DINAI VALVE
APLIKASI AREA
• Asam garis pipa pengawetan
• elektroplating tercatat cair.
• asam pabrik farmasi dan membawa.
• minyak dan gas industri.
• pabrik tekstil, kulit asam Pabrik garis pipa.
• pabrik pertambangan, pabrik metalurgi, pupuk limbah pabrik jalur pipa cair.
• pengolahan air semikonduktor pipa line.
• garis pipa pengolahan air limbah
• garam industri garis pipa air makanan
• tanaman klorin
TIDAK. | BAGIAN NAMA | QTY | BAHAN | ||||||||||
1 | set Nut | 2 | Baja | ||||||||||
2 | Batang | 1 | Baja | ||||||||||
3 | Paking | 1 | PP | ||||||||||
4 | Pin | 1 | Baja | ||||||||||
5 | Kompresor | 1 | Cast Iron / Nylon | ||||||||||
6 | Sekrup | 1 | Baja | ||||||||||
7 | Paking | 2 | Baja | ||||||||||
8 | spiral | 1 | PTFE + EPDM | ||||||||||
9 | Tubuh | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Penutup | 1 | PC | ||||||||||
11 | Topi | 1 | PP | ||||||||||
12 | tangan Wheel | 1 | ABS | ||||||||||
13 | grease Nipple | 1 | Tembaga | ||||||||||
14 | Kap mesin | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Baut dan mur | 8 | Baja | ||||||||||
Norminal Ukuran | D1 | D | L | H | T | n | ΦD1 | Berat / kg | |||||
DN (Inch) | KERIUHAN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0,9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2 ") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 ") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18.0 | 21.0 | 13,5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32,0 | 37.0 | 25,0 |
200 (8 ") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56,0 | 36,5 |
250 (10 ") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
