Cahaya Tinggi: | pvc diafragma katup,tekanan menengah katup |
---|

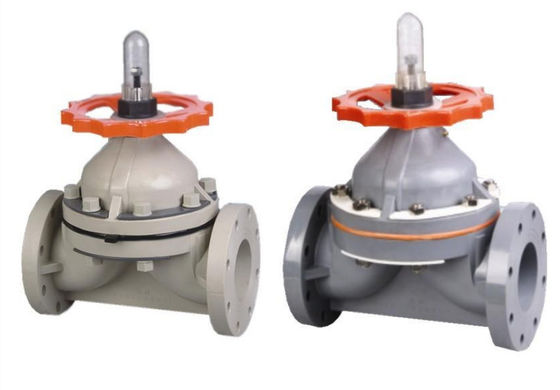

Kimia menolak plastik katup diafragma, UPVC, CPVC, PVDF, katup diafragma PPG untuk minyak dan gas industri
FITUR
• Ukuran dari 1/2 "sampai 10".
• CPVC, UPVC, PVDF, PPH, PPG bahan tubuh
• PTFE diafragma, EPDM bantal.
• bekerja suhu dari -30 ℃ sampai 140 ℃.
• bekerja tekanan PN1.0Mpa.
• Jenis bendung.
• ANSI # 16,5, JIS10K, DIN koneksi flange
Merek: DINAI VALVE
APLIKASI AREA
• Asam garis pipa pengawetan
• elektroplating tercatat cair.
• asam pabrik farmasi dan membawa.
• minyak dan gas industri.
• pabrik tekstil, kulit asam Pabrik garis pipa.
• pabrik pertambangan, pabrik metalurgi, pupuk limbah pabrik jalur pipa cair.
• pengolahan air semikonduktor pipa line.
• garis pipa pengolahan air limbah
• garam industri garis pipa air makanan
• tanaman klorin
• persediaan air
• listrik
• air tanah.
• air asin.
• gas alam.
TIDAK. | BAGIAN NAMA | QTY | BAHAN | ||||||||||
1 | set Nut | 2 | Baja | ||||||||||
2 | Batang | 1 | Baja | ||||||||||
3 | Paking | 1 | PP | ||||||||||
4 | Pin | 1 | Baja | ||||||||||
5 | Kompresor | 1 | Cast Iron / Nylon | ||||||||||
6 | Sekrup | 1 | Baja | ||||||||||
7 | Paking | 2 | Baja | ||||||||||
8 | spiral | 1 | PTFE + EPDM | ||||||||||
9 | Tubuh | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Penutup | 1 | PC | ||||||||||
11 | Topi | 1 | PP | ||||||||||
12 | tangan Wheel | 1 | ABS | ||||||||||
13 | grease Nipple | 1 | Tembaga | ||||||||||
14 | Kap mesin | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Baut dan mur | 8 | Baja | ||||||||||
Norminal Ukuran | D1 | D | L | H | T | n | ΦD1 | Berat / kg | |||||
DN (Inch) | KERIUHAN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0,9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2 ") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 ") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18.0 | 21.0 | 13,5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32,0 | 37.0 | 25,0 |
200 (8 ") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56,0 | 36,5 |
250 (10 ") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
