Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Product Name: | ball valve | Application: | Water, oil, gas etc., |
---|---|---|---|
Size: | DN15 ~DN100 | Pressure: | 150lbs~2500lbs/JIS 10K~20K /PN16~PN160 |
Standard: | DIN / BS / ANS I/ JIS / API / ASME | Temperature: | -10~120 C |
Body: | stainless steel / SUS304 / SUS316 | Ball: | Stainless steel/ SS304/SS316/SS201 |
Cahaya Tinggi: | katup bola bergelang,bola stainless steel katup pelampung |
Kuningan 2 pc Terapung Ball Valve Perempuan Screw Thread NPT / BSP, 600 Wog penuh Pelabuhan
Pengantar singkat:
Aplikasi: Pasokan air, pengeringan air, pertanian, irigasi, aquiculture, dan pengolahan air dan bidang lainnya
ODM dan OEM dipersilakan.
fitur:
Full-Flow, Keunggulan Penampilan, High-Kekuatan, Korosi
Resistance, Long Life
PTFE Bola Kursi Seal, Torque Rendah
Valve Basis Bisa Sesuaikan elastis dengan Pedoman
Rilis dari Valve Central Tetap Utuh, Bisa Diganti
Embedded Platform untuk Penyediaan Fringe Nut Tembaga untuk Memfasilitasi Instalasi Otomatis
actuator
Spesifikasi teknis
tekanan nominal (Mpa) | PN | 2.5,4.0,6.4 |
Tekanan pengujian kekuatan (Mpa) | PT | 3.8,6.0,9.6 |
Tekanan rendah uji segel (Mpa) | 0.6 | |
tekanan tinggi uji segel (Mpa) | 3.0,4.8,7.6 | |
menengah yang berlaku | air, minyak, gas, asam nitrat, asam asetat | |
suhu yang berlaku | -40 ~ 180 ℃ |
fitur:
- Struktur Anti-ledakan dari Valve Stem
Ketika media melewati katup, tekanan dalam tubuh katup mungkin mungkin
mendorong batang keluar, atau ketika katup dalam perbaikan, jika ada tekanan di tengah
rongga, batang atau media tampaknya mudah terbang pada pembongkaran katup,
yang dapat menyebabkan melukai dengan manusia,
Untuk mencegah kemungkinan, klub dummy pengepakan dan bantalan dorong dibakar
atau kemasan rusak karena penyebab lain, tekanan dari media dalam tubuh katup
akan membuat klub dummy batang katup dalam kontak dekat dengan segel wajah atas
tubuh katup.
Dengan demikian untuk mencegah bocornya media keluar dari posisi kerusakan kemasan.
- Handal Struktur Seal
Kursi terbuat dari PTFE. Karena bidang kontak antara kursi dan bola akan
menjadi lebih tinggi dengan meningkatnya tekanan dari rongga tengah,
katup bola Resistance kecil memiliki ketahanan terkecil dari semua katup, dalam kasus ini
dari berkurang bore, perlawanan sedikit masih.
- Saklar Prompt
The circumrotates katup bola di 90 °, itu bekerja dengan cepat untuk membuka atau menutup.
spesifikasi:
Spesifikasi teknis
- Diameter Nominal: 1/2 "-25"
- Suhu Berlaku: -29 ℃ ~ 425 ℃ (baja) -40 ℃ ~ 550 ℃ (stainless steel)
- Tekanan Nominal: 150 lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K
- Berlaku Medium: air, gas, minyak, dan menengah sifat pedas lainnya.
aplikasi Standard
- Standar Industri: API 608 / DIN / BS / JIS
- Tatap muka dimensi: ANSI B 16.10, API 6D / DIN / BS / JIS
- Flange dimensi: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS
- Test: API 598 API 6D / DIN / BS / JIS
Deskripsi:
Pengantar singkat:
Katup bola dirancang dan diproduksi sesuai dengan baik untuk API 608. Mengambang bola ketika kaliber kecil,
dan bola tetap ketika kaliber besar.
Ini memiliki struktur proteksi kebakaran dan perangkat antistatik. Banyak digunakan untuk minyak bumi, kimia, air
industri pengolahan.
Fitur:
- Struktur Anti-ledakan dari Valve Stem
Ketika media melewati katup, tekanan dalam tubuh katup mungkin dapat mendorong batang keluar, atau
ketika katup dalam perbaikan, jika ada tekanan di rongga tengah, batang atau media tampaknya mudah
terbang pada pembongkaran katup, yang dapat menyebabkan melukai ke manusia, Untuk mencegah
kemungkinan, klub dummy pengepakan dan bantalan dorong dibakar atau kemasan rusak karena lain
menyebabkan, tekanan dari media dalam tubuh katup akan membuat klub dummy batang katup dalam kontak dekat
dengan segel wajah atas tubuh katup. Dengan demikian untuk mencegah bocornya media keluar dari kerusakan kemasan
posisi.
- Handal Struktur Seal
Kursi terbuat dari PTFE. Karena bidang kontak antara kursi dan kehendak bola menjadi lebih tinggi
dengan meningkatnya tekanan dari rongga tengah, Resistance Kecil bola katup memiliki ketahanan terkecil dari semua
katup, dalam kasus berkurang bore, perlawanan sedikit masih.
beralih -Prompt
The circumrotates katup bola di 90 °, itu bekerja dengan cepat untuk membuka atau menutup.
uji Tekanan

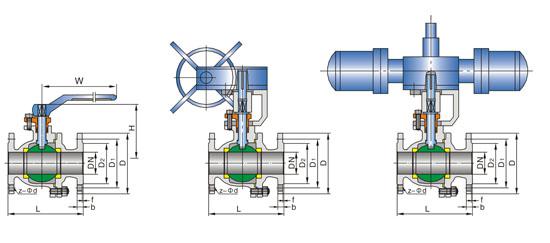

Koneksi Dimensi utama
|
Mengetik | Ukuran (mm) | Dimensi (mm) | ||||||||
inci | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
Q41F / H / Y-300 lb | 1/2 " | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
3/4 " | 20 | 152 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
04/11 " | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 | |
02/11 " | 40 | 190 | 156 | 114.3 | 73,2 | 21 | 4-Φ22 | 110 | 230 | |
2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
21/2 " | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8-Φ22 | 150 | 280 | |
3 " | 80 | 283 | 210 | 168,5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
4 " | 100 | 305 | 254 | 200.2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
5 " | 125 | 381 | 279 | 235 | 185,7 | 35 | 8-Φ22 | 240 | 600 | |
6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
10 " | 250 | 568 | 445 | 387,5 | 324 | 48 | 16-Φ29 | 380 | 1200 |
Mengetik | Ukuran (mm) | Dimensi (mm) | ||||||||
inci | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
Q41F / H / Y-600Lb | 1/2 " | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
3/4 " | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
02/11 " | 40 | 241 | 156 | 114.3 | 73,2 | 23 | 4-Φ22 | 135 | 180 | |
2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
3 " | 80 | 356 | 210 | 168,2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 | 1200 |
