AAC Menuangkan Mixer Beton Tanaman Pencampuran Untuk Blok Membuat Mesin

AAC menuangkan mixer pabrik pencampuran beton / AAC blok yang membuat mesin / AAC Block

Menuangkan mixer

1. fungsi:

Mixer menuangkan (Lihat terpasang menggambar) adalah mesin pencampuran tetap di atas blok cetakan yang fungsinya adalah untuk aduk bahan sebelum penuangan sehingga mereka dapat dibuat menjadi blok-blok beton autoclave diangin-anginkan.

2. Mayor Spesifikasi teknis

) dimensi keseluruhan maksimum:
2200 mm (panjang) × 2200 mm (lebar) × 3406 mm (tinggi) (menuangkan lengan dikecualikan)
b) massa: 2927.6 kg
c) Motor:
Jenis: Y225M-8
Daya: 22 kW
Kecepatan: 730 rpm
d) Volume silinder: V = 4 m3
e) Mode pencampuran: spiral jenis
f) Mixing kecepatan: 451 rpm
g) pneumatik katup kupu-kupu: D671J-10-200

3. struktur

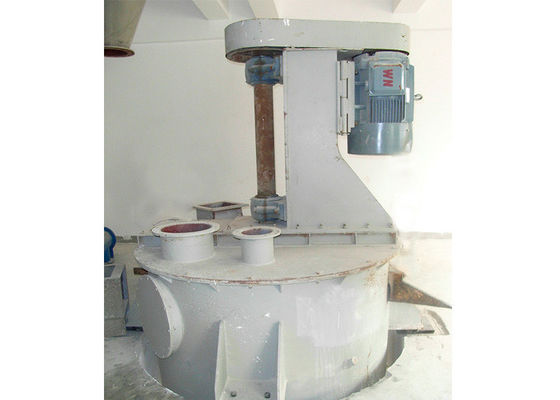

Mixer menuangkan terdiri dari dua unit: pencampuran silinder dan menuangkan lengan.
) silinder pencampuran silinder dalam bentuk. Hal ini terdiri dari komponen berikut: motor listrik, mixing poros, pencampuran blades dan pengalihan tabung.
b) lengan menuangkan memiliki struktur yang kaku (atau fleksibel). Pelabuhan pengisian lengan menuangkan kaku mengambil bentuk dua lengan dan pengisian dikendalikan oleh katup kupu-kupu pneumatik.

4. operasi

) mixer menuangkan bekerja pada prinsip pengalihan-jenis pencampuran. Pencampuran yang cepat dan bahkan. Didorong oleh motor, yang berputar searah, mengemudi poros pencampuran dan bilah pencampuran ke dalam rotasi. Dengan demikian bahan akan jatuh naik dan turun di silinder dan tabung pengalihan. Maka tujuan pencampuran dan pengalihan dicapai.

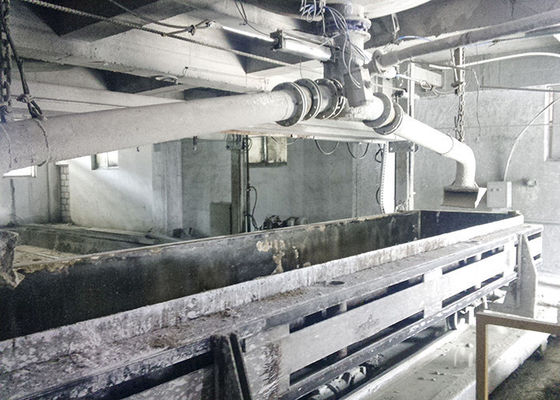

b) lengan menuangkan dipasang di atas cetakan. Ketika bahan dicampur pada tingkat yang dapat diterima, kupu-kupu katup akan membuka sehingga bahan-bahan yang diberi makan ke lengan menuangkan dan dituangkan ke dalam cetakan blok.

5. Majelis:

) mengenakan silinder pencampuran levelly Yayasan yang siap dan pad karet antara permukaan menghubungi.
b) memperbaiki lengan menuangkan dalam port pengisian silinder pencampuran. Pneumatik katup kupu-kupu harus berkumpul di antara. Arah yang menuangkan, yang ditentukan oleh persyaratan teknologi, harus disesuaikan situs.

6. percobaan berjalan dan penyesuaian

) bagian berikut harus disesuaikan setelah Majelis selesai.
i. karet sabuk motor harus ditarik ketat.
II. Sampul kelenjar poros pencampuran harus diperketat sehingga sempurna penyegelan plastik dibentuk.
III. Lengan menuangkan harus diatur sesuai dengan kebutuhan teknologi. Pelabuhan menuangkan harus disesuaikan.
b) percobaan berjalan
i. motor harus memutar biasanya searah jarum jam.
II. silinder pencampuran harus bekerja stabil.
III. poros pencampuran harus memutar secara bebas tanpa kebisingan pengacau atau abnormal.
IV. pneumatik katup kupu-kupu harus sangat masuk akal dalam pembukaan dan penutupan.
v.Adjust jarak sesuai antara tabung pengalihan dan bawah menuangkan mixer (umum jaraknya antara 12cm ~ 18cm).

7. pemeliharaan

) perawatan sehari-hari:
Silinder pencampuran, pencampuran poros dan menuangkan lengan harus dibersihkan seminggu sekali. Sebelum membersihkan, sampul kelenjar poros pencampuran harus diperketat sehingga sempurna penyegelan plastik dibentuk. Semua bantalan harus diisi dan harus kembali diisi setiap enam bulan.
b) pemeliharaan:
Pelabuhan menuangkan, pneumatik katup kupu-kupu dan Seal pipa harus dibawa turun dan dibersihkan sekali sebulan. Pengepakan pencampuran poros dan bagian-bagian yang dipakai harus diganti.

8. keamanan:

) tidak mengizinkan siapa pun untuk berdiri di atas silinder pencampuran dan di sekitar lengan menuangkan dalam proses menuangkan.
b) menghapus semua bahan-bahan splattered benar-benar pada akhir setiap.
