Product Name: | butterfly valve | Application: | Sewage, water etc., |
---|---|---|---|
Size: | DN50 ~DN3000 | Pressure: | PN10/16/125lbs/150lbs/JIS 5K/JIS10K |
Standard: | DIN / BS / AWWA / JIS | Temperature: | -20~120 C |
Body: | Cast iron/ ductile iron/ stainless steel | Disc/wedge: | Ductile iron/ Stainless steel/ SS304/SS316 |
Cahaya Tinggi: | ulet besi katup kupu-kupu,katup kupu-kupu air |

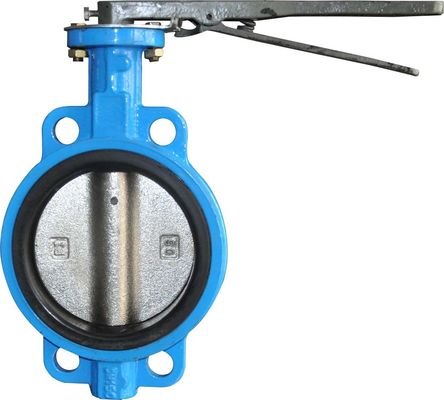

Wafer Butterfly Valve, saluran besi Tubuh / Disc, Epoxy Powder Coating Untuk Wate r
1. PENDAHULUAN SINGKAT:
Katup kupu-kupu dioperasikan oleh disc bentuk berputar 0 ° sampai 90 °, dapat diterapkan untuk memotong atau mengatur
aliran media.
katup dapat digerakkan oleh tuas operasi, menangani roda aktuator listrik atau aktuator pneumatik.
Banyak digunakan untuk pasokan air minum, pengolahan air limbah, pembangkit tenaga listrik, pasokan gas,
hangat-udara sistem, pabrik peleburan, bangunan kapal, tekstil, minyak, kimia, atau industri ringan lainnya.
2. Spesifikasi
nama | Katup kupu-kupu | |
Item No | D373H-10K | |
DN (mm) | DN50 ~ DN3000 | |
tekanan (Mpa) | 1.0 | |
tekanan tes (Mpa) | tes segel | 1.1 |
tes tubuh | 1.5 | |
suhu | ≤350 ℃ | |
medium | Air, limbah, air laut, air panas dll, |
3. FITUR
⊙ Logam duduk, segel baik
⊙ berat badan rendah
⊙ hambatan aliran Rendah
⊙ operasi torsi Kecil
⊙ Mudah untuk menginstal dan memelihara
⊙ Buka-tutup 90 ° lebih lancar
4. STANDAR YANG BERLAKU
1. Desain menurut: API 609
2. standar Uji menurut: JIS B2003
3. standar flange Connect menurut: JIS B2212
4. Tatap muka sesuai standar: JIS B2002
5. Barang Nama bagian Bahan Spec
TIDAK | Bagian nama | Bahan |
1 | Tubuh | SS304 |
2 | gear box | Majelis |
3 | Cakram | SS304 |
4 | Batang | SS416 |
5 | cincin meterai | 316 + Graphite |
6 | pengepakan | Grafit |
6. Operasi:
6.1. Dua pipa flange harus halus.
6.2. Menempatkan katup kupu-kupu di pipa, tetap lubang orientasi pertama.
7. Pengiriman:
Ketika pengiriman atau menyimpan katup kupu-kupu, harus tetap dalam lingkungan yang kering dan sejuk.
8. Catatan:
8.1. Pipa flange harus sama dengan flange katup kupu-kupu.
8.2. Periksa katup sebelum dipasang, lingkungan harus sesuai dengan katup kupu-kupu
spesifikasi.
8.3. Sebelum katup kupu-kupu terbuka, memeriksa disk tanpa kotoran.
8.4. disc harus mematikan tempat ketika diinstal.
8.5. Menyesuaikan pipa hubungkan sebelum dipasang.
8.6. Flange connect harus sejajar.
8.7. Setelah diinstal, disc tes tekanan harus tempat yang terbuka.
8.8. Jika kupu-kupu itu bisa tidak alami membuka atau menutup, silakan cek hati-hati, tidak bisa menyerang, memadatkan atau
menggunakan ekstensi tuas.
8.9. Ketika perawatan atau operasi, harus memeriksa batang, tuas, gear box atau aktuator memiliki benar
menghubungkan. Jika tidak batang akan mendorong tekanan pipa.
9. kerusakan dan menyelesaikan:
malfungsi | mengapa | larutan |
Seal kebocoran | 1, Beberapa sampah di segel 2, Seal telah rusak ringan | ① Bersihkan sampah. ② Mengganti disk |
Batang Packing kebocoran | 1, packing rusak 2, pengepakan selang | ① Kencangkan mur kelenjar ② Ubah kemasan |
flange kebocoran | 1, rilis kacang 2, gasket selang | 1. Kencangkan mur 2. Ubah gasket |
10. Pemeliharaan
Buka penutup kotak worm dan menambahkan beberapa mentega per dua bulan.
Periksa seal, packing dan flange, jika kebocoran, silakan menjaga ASAP.
spesifikasi:
Ukuran: DN50 - 3000
Suhu: -15 ℃ - 150 ℃
Tekanan: 1.0MPa / 1.6Mpa
bahan
Bahan Badan: Ulet Besi (GGG40, GGG50). Cast Iron (GG25), Stainless Steel
Bahan dari Disc: Stainless Steel. Nikel Disepuh, saluran besi, saluran besi dilapisi plastik,
Titanium Steel, Tembaga Paduan dll
Bahan dari Seat: Ethylene-Propylene-Diene Monomer (EPDM), politetrafluoroetilen (PTFE),
Nitrile Rubber (NBR), Chloroprene, chlorosulfonated Polyethylene (Hypalon),
Silicon, fluoroelastomer (Viton), Caoutchouc dll
Bahan dari Stem: Stainless Steel. Carbon Steel, 2Cr13
Sebuah katup kupu-kupu adalah jenis perangkat kontrol aliran, biasanya digunakan untuk mengatur cairan mengalir melalui bagian pipa.
Katup mirip dalam operasi untuk katup bola. Sebuah piring bundar datar diposisikan di tengah pipa.
Piring memiliki batang melalui itu terhubung ke sebuah aktuator di luar katup. Berputar aktuator ternyata yang
piring baik sejajar atau tegak lurus aliran. Tidak seperti katup bola, piring selalu hadir dalam aliran,
Oleh karena itu penurunan tekanan selalu diinduksi dalam aliran terlepas dari posisi katup.
Wafer Karet Duduk Katup Kupu-kupu
DN | PN | dimensi sambungan (mm) | |||
L | D | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1.0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0,6 / 0,25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 |
