Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kapasitas produksi: | 100 / 110kVA | Output Power: | 1380 / 1500kW |
---|---|---|---|
Jenis Genset: | HIDIER | Mesin: | Perkins |
Frekuensi: | 50Hz / 60Hz | Jenis pendingin: | Air Cooled |
Cahaya Tinggi: | Perkins Diesel Genset,Perkins Diesel Genset |
4-Stroke 1500KW Perkins Diesel Genset Dengan Automatic Control Panel
HDP Seri HDP1380 / HDP1500S |
Model | Daya Siaga | Perdana Power | Mesin | Alternator | Panel Kontrol | |||
KVA | KW | KVA | KW | Stamford | Hidier (pilihan) | Model | ||
HDP1500 / S | 1881 | 1505 | 1710 | 1380 | 4012-46TWG3A | PI734E | HD1400 | MRS10 |
Spec # 1.1 Fitur | |
1 | Sistem eksitasi: self-excited (AREP dan PMG adalah opsional) |
2 | ATS (saklar transfer otomatis) wadah |
3 | Baterai dikunci isolator beralih |
4 | Stainless galvanis piring seng dengan ketahanan korosi yang kuat |
5 | Isolator getaran antara mesin / alternator dan bingkai dasar |
6 | Desain kabel terintegrasi |
7 | Tangki bahan bakar dasar untuk setidaknya 8 jam berjalan |
8 | Dilengkapi dengan knalpot industri |
9 | 50 ℃ radiator |
10 | Top mengangkat dan basis rangka baja dengan lubang forklift |
11 | Drainase untuk tangki bahan bakar |
12 | Lengkap fungsi perlindungan dan label keselamatan |
13 | IP54 (set kedap suara), IP56 (sistem kontrol) |
14 | Jaket air preheater, minyak pemanas yang tersedia. |
15 | Ganda udara bersih, suku cadang, peralatan khusus yang tersedia. |
16 | Custom-made diterima |
Penilaian dan Data Kinerja | |||
Mesin Merek & Model: | Perkins 4102TWG3A | ||
Alternator Merek & Model: | Stamford I734E | ||
Sistem Kontrol: | Comap InteliLite®MRS10 | ||
Tingkat Kebisingan @ 7m: | 70,9-75,8 | ||
Frekuensi & Tahap: | 50Hz & 3 Phase | ||
Kecepatan Engine: RPM | 1500 | ||
Struktur Type: | HDP1500 | ||
HDP1500S | |||
Kapasitas Tangki Bahan Bakar: L | HDP1500 | / | |
HDP1500S | / | ||
Konsumsi bahan bakar: l / jam (100% Load) | Perdana | 281 | |
Siaga | 315 |
Generator Set | Panjang (L) | Lebar (W) | Tinggi (H) | Kg Berat Bersih |
Model | mm | mm | mm | |

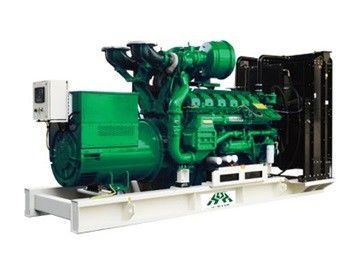

HDP1500 | 5300 | 2200 | 2400 | 10600 |

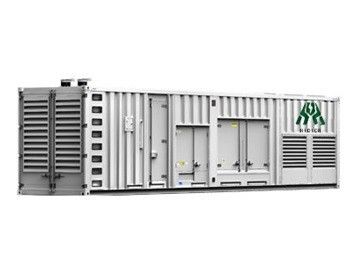

HDP1500S | 12.200 | 2400 | 3200 | 20200 |
Spec # 1.2 Kontainer Perhitungan | ||||
Generator Set Model | 20'GP pcs | 40'GP pcs | 40'HQ pcs | Efisiensi |
HDP1500 | N / A | N / A | N / A | N / A |
HDP1500S | N / A | N / A | N / A | N / A |
Spec # 2 Mesin Perkins 4102-46TEG3A |
|
Spec # 2.2 Mesin Produksi | |||||||
Kecepatan rpm | Run Jenis | Keluaran khas (Net) | Mesin Listrik | ||||
Kotor | Bersih | ||||||
kVA | kWe | KWM | hp | KWM | hp | ||
1500 | Perdana | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
Siaga | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
1800 | Perdana | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
Siaga | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 |
* Subyek conformance dengan ASTM D6751 dan EN14214.
Peringkat di atas merupakan kemampuan kinerja mesin dengan kondisi yang ditentukan dalam ISO 8528/1, 3046/1 ISO: 1986, BS 5514/1. Derating mungkin diperlukan untuk kondisi di luar ini; berkonsultasi Perkins Engines Company Limited. Kekuatan Generator khas dan didasarkan pada efisiensi alternator khas dan faktor daya (cos θ) dari 0,8.
Spesifikasi bahan bakar: BS 2869: Part 2 1998 Kelas A2 atau ASTM D975 D2.
Peringkat Definisi:
Perdana Power: Daya yang tersedia pada beban variabel sebagai pengganti jaringan listrik utama. Overload dari 10% yang diizinkan selama 1 jam dalam setiap operasi 12 jam.
Siaga (maksimum): Daya yang tersedia pada beban variabel dalam hal kegagalan jaringan listrik utama. Tidak berlebihan diperbolehkan.
Spec # 2.3 Sistem Bahan Bakar | |||||
Jenis injeksi | Langsung | ||||
Pompa injeksi bahan bakar | Gabungan unit injektor | ||||
Bahan bakar tekanan pembukaan injector | 234 bar | ||||
Pengiriman / jam pada 1500 rpm | 1380 liter | ||||
Gubernur elektronik (opsional) | Panas disimpan dalam bahan bakar ke tangki .. | ||||
Bahan bakar pompa angkat | |||||
Bahan bakar tekanan pompa angkat | 300 kPa | ||||
Kepala isap maksimum | 2,5 m | ||||
Kepala tekanan maksimum | lihat Manual Instalasi | ||||
Jarak fuel filter | 10 mikron | ||||
Jenis Gubernur | .Electronic | ||||
Torsi pada output Gubernur | 1,631 kgm | ||||
Spesifikasi bahan bakar | |||||
USA Fed Off Highway - EPA2D 89,330-96 | |||||
Eropa Off Highway - CEC RF-06-99 | |||||
Konsumsi Bahan Bakar | |||||
Kecepatan Engine | g / kWh | Liter / jam | |||
1500 | 1800 | 1500 | 1800 | ||
Pada daya siaga Max | 215 | - | 490 | - | |
Pada Peringkat Perdana Power | 210 | - | 436 | - | |
75% dari kekuatan utama | 202 | - | 315 | - | |
50% dari kekuatan utama | 202 | - | 210 | - |
Spec # 2.4 Sistem Pendingin | |||
Total kapasitas pendingin | |||
Mesin hanya | 73 liter | ||
Electropak (mesin dan radiator): | |||
-temperate | 207 liter | ||
-tropical | 210 liter | ||
Rentang operasi Thermostat | 71-85 ° C | ||
Pendingin penutupan suhu | 101 ° C meningkat | ||
Pendingin perendaman pemanas | 4 kWe setiap | ||
Radiator | |||
Daerah wajah Radiator | 3,46 m² | ||
Bahan dan jumlah baris: | |||
udara -charge dan jaket air | tembaga, 4 baris | ||
Sirip per inch dan material: | |||
udara -charge dan jaket air | kuningan, 12 baris | ||
Data jaket air pendingin | |||
Aliran -coolant beriklim tropis dan | 1020 liter / menit | ||
Suhu keluar -coolant (max). | 98 ° C | ||
Suhu masuk -coolant (min) | kontrol termostatik | ||
Max ketahanan sistem eksternal diperbolehkan | kPa | ||
Rentang operasi Thermostat | 82-93 ° C | ||
Max. Kepala tekanan statis pada pompa | 30,4 kPa | ||
Rekomendasi pendingin | 50% anti freeze / 50% air. Untuk rincian lengkap spesifikasi pendingin yang direkomendasikan, lihat Operasi dan Pemeliharaan manual untuk model mesin ini. | ||
Tunjangan Duct | |||
Pembatasan tambahan maksimum (tunjangan saluran) untuk pendinginan aliran udara dan aliran udara yang dihasilkan minimum | |||
Ambient izin 50% Glycol | Duct penyisihan Pa | m³ / detik | |
N / A | N / A | N / A | |
N / A | N / A | N / A |
Spec # 2,5 Induksi Sistem | |
Momen lentur statis maksimum wajah belakang blok | 1400 Nm |
Maksimum pembatasan asupan udara | |
-bersih filter. | 2 kPa |
-kotor penyaring | 4 kPa |
-udara jenis filter | Aliran aksial tugas menengah |
Spec # 2.6 Sistem Listrik | |||||||
jenis | Insulated kembali | ||||||
alternator | 24 volt dengan regulator yang tidak terpisahkan | ||||||
motor starter | 24 volt | ||||||
Daya motor Starter | 16,4 kW | ||||||
Jumlah gigi pada roda gila | 159 | ||||||
Jumlah gigi pada motor starter .. | 12 | ||||||
Kecepatan cranking Minimum (0 ° C) | 120 rpm | ||||||
Cold start rekomendasi | |||||||
Minimum kecepatan mesin cranking lebih TDC | 120 rev / min | ||||||
Minimum mulai suhu | Grade mesin pelumas minyak | Spesifikasi baterai | |||||
° C | BS3911 Dingin mulai amp | SAEJ537 Dingin cranking amp | Nomor dari baterai dibutuhkan | Komersial Jumlah ref | |||
0 | 20W | 540 | 740 | 1 | 647 | ||
-15 | 10W | 540 | 740 | 1 | 647 | ||
-20 | 5W | 600 | 780 | 1 | 655 |
Spec # 2.7 Exhaust Sistem | |
Ukuran lubang knalpot (internal) | 2 x 254 D flensa mm Tabel |
Tekanan kembali untuk total sistem | 5 kPa |
Emisi pernyataan: Kecepatan Mesin Konstan untuk digunakan dalam industri, IOPU dan ElectropaK aplikasi: Bersertifikat terhadap persyaratan EU Stage IIIA (Directive 97/68 / EC, sebagai terakhir diubah, untuk aplikasi mobile).
Spec # 2.8 Sistem Pelumasan | ||
Kapasitas minyak pelumas | ||
kapasitas sistem -Total | 177 liter | |
maksimum -sump | 157,5 liter | |
Suhu Oil pada kondisi operasi normal bantalan 105 ° C | ||
Tekanan minyak pelumas | ||
-Pada dinilai kecepatan | 400 kPa | |
-Minimum pada 80 ° C | 340 kPa | |
Nilai bantuan Oil terbuka | 400 kPa | |
Filter jarak Oil | 20 mikron | |
kecepatan pompa Oil | 2100 rev / min | |
Sudut operasi normal | ||
Depan dan belakang ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. . .... ..... 5 ° Sisi miring .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .... .. ... ... ... ... ... 10 ° |
Spec # 3 Alternator StamfordUCI224G |
SISTEM PENGENDALIAN | TERPISAH OLEH BERSEMANGAT PMG | |||||||
AVR | MX341 | MX321 | ||||||
PERATURAN TEGANGAN | ± 1% | ± 0,5% | Dengan 4% ENGINE PENGATUR | |||||
TERUS MENERUS PENDEK CIRCUIT | Merujuk kepada PENDEK CIRCUIT penurunan KURVA | |||||||
SISTEM ISOLASI | CLASS H | |||||||
PERLINDUNGAN | IP23 | |||||||
RATED FAKTOR DAYA | 0,8 | |||||||
Stator | DOUBLE LAYER PAP | |||||||
PEMUTAR PITCH | Dua pertiga | |||||||
PEMUTAR lead | 6 | |||||||
MAIN STATOR KEDAP | 0,00093 Ohms PER FASE PADA 22 ° C STAR TERHUBUNG | |||||||
MAIN ROTOR KEDAP | 2.17 Ohms pada 22 ° C | |||||||
EXCITER STATOR KEDAP | 17,5 Ohms pada 22 ° C | |||||||
EXCITER ROTOR TAHAN | 0.063 Ohms PER FASE PADA 22 ° C | |||||||
RFI PEMBERANTASAN | BS EN 61000-6-2 & BS EN 61000-6-4, VDE 0875G, VDE 0875N. merujuk ke pabrik untuk orang lain | |||||||
Bentuk gelombang DISTORSI | NO LOAD <1,5% NON-distorsi SEIMBANG LINEAR LOAD <5.0% | |||||||
MAKSIMAL OVERSPEED | 2250 Rev / Min | |||||||
BEARING DRIVE yang END | BALL. 6228 C3 | |||||||
BEARING NON-DRIVE END | BALL. 6319 C3 | |||||||
1 BEARING | 2 BEARING | |||||||
BERAT COMP. GENERATOR | 3556 kg | 3506 kg | ||||||
BERAT LUKA STATOR | 1747 kg | 1747 kg | ||||||
BERAT LUKA ROTOR | 1494 kg | 1432 kg | ||||||
WR² INERTIA | 45,49 kgm2 | 44,4891 kgm2 | ||||||
BERAT PENGIRIMAN dalam peti | 3629kg | 3575kg | ||||||
Packing peti UKURAN | 216 x 105 x 154 (cm) | 216 x 105 x 154 (cm) | ||||||
50 Hz | 60 Hz | |||||||
TELEPON GANGGUAN | THF <2% | TIF <50 | ||||||
PENDINGINAN AIR | 2.69 m³ / detik 5700 cfm | 3,45 m³ / detik 7300 cfm | ||||||
VOLTAGE STAR | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
kVA DASAR PENILAIAN NILAI reaktansi | 1845 | 1900 | 1900 | 1865 | 2070 | 2210 | 2255 | 2300 |
Xd DIR. AXIS SYNCHRONOUS | 3.18 | 2.96 | 2,75 | 2.40 | 3,84 | 3.67 | 3.42 | 3.21 |
X'd DIR. AXIS TRANSIEN | 0,19 | 0.18 | 0,17 | 0,15 | 0.23 | 0.22 | 0.21 | 0,19 |
X''d DIR. AXIS SUBTRANSIENT | 0,14 | 0,13 | 0.12 | 0.11 | 0,17 | 0.16 | 0,15 | 0,14 |
XQ QUAD. AXIS reaktansi | 2.04 | 1.90 | 1.76 | 1,54 | 2.47 | 2.36 | 2.20 | 2.06 |
X''q QUAD. AXIS SUBTRANSIENT | 0.29 | 0,27 | 0.25 | 0.22 | 0.35 | 0.33 | 0,31 | 0.29 |
XL KEBOCORAN reaktansi | 0,04 | 0.03 | 0.03 | 0.03 | 0,04 | 0,04 | 0,04 | 0,04 |
X2 URUTAN NEGATIF | 0.20 | 0,19 | 0,17 | 0,15 | 0,24 | 0.23 | 0.22 | 0.20 |
X0 ZERO URUTAN | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 | 0.03 | 0.03 |
Reactances jenuh NILAI YANG PER UNIT DI PERINGKAT DAN TEGANGAN DISEBUTKAN | ||||||||
T'd TRANSIEN WAKTU CONST. | 0.149s | |||||||
T''d SUB-TRANSTIME CONST. | 0.02s | |||||||
T'do OC LAPANGAN WAKTU CONST. | 2.46s | |||||||
Ta ARMATURE WAKTU CONST. | 0.02s | |||||||
SHORT CIRCUIT RASIO | 1 / Xd |
Spec # 4 Control System Comap InteliLite® MRS10 |
Spec # 4.1 Fitur | |
1 | Otomatis atau manual start / stop dari gen-set |
2 | Tekan tombol untuk kontrol sederhana, uji lampu |
3 | Baterai dikunci isolator beralih |
4 | Display LCD-back lit grafis 128 × 64 piksel |
5 | 2 indikator LED |
6 | Desain kabel terintegrasi |
7 | Parameter disesuaikan melalui keyboard atau PC |
8 | Pengukuran Generator (50/60 Hz): U1-U3, I1-I3, Hz, kW, kVAr, KVARH, kWh |
9 | Perlindungan dipilih alarm / shutdown |
10 | 3 phase Generator perlindungan - Over-/ bawah tegangan - Over-/ bawah frekuensi - Saat / tegangan asimetri - Arus berlebihan / berlebihan |
11 | Tekanan Analog minyak, air, suhu, tingkat bahan bakar, baterai, tegangan, kecepatan mesin (pick-up) |
12 | Input diprogram dikonfigurasi dan output |
13 | Pemanasan dan pendinginan fungsi |
14 | Antarmuka RS232 (AT-LINK kabel CONV diperlukan untuk IL-MRS 10) |
15 | Dimensi 180 × 120 mm (panel depan) |
16 | Disegel untuk IP65 |
17 | Custom-made diterima |
Spec # 4.2 Fungsi | |
Binary input / oupputs | 6/6 |
Input analog | 3 |
Ambil | - |
Fungsi AMF | - |
Konfigurasi masukan | ● |
Konfigurasi keluaran | ● |
Pengukuran tegangan Jenderal / listrik | 3PH / - |
Pengukuran arus | 3PH |
KW / pengukuran KWH | ● / - |
GCB / control MCB dengan umpan balik | |
Unit ekstensi (periph) | - |
Antarmuka komunikasi | RS232 |
Dukungan modem | - |
Pengisian baterai sirkuit alternator | ● |
Spec # 5 Pilihan | ||
Item | Pilihan | Memilih |
Mesin | Air Jacket Preheater | |
Minyak Preheater | ||
Alternator | Winding Suhu Ukur | |
Alternator Preheater | ||
PMG | ||
Anti-basah dan pengobatan anti-korosi | ||
Anti-kondensasi pemanas | ||
Generator Set | Alat dengan mesin | STND |
Sistem bahan bakar | Tingkat alarm bahan bakar rendah | |
Makan sistem bahan bakar otomatis | ||
BBM T-katup | ||
Lampiran | Open Type | |
Diam / Super Silent Type | ||
Trailer Type | ||
Canopy / Lampiran Jenis | ||
Pelumas sys | Minyak dengan mesin | |
Exhaust Sys. | Papan perlindungan dari hotness | |
Pendingin Sys. | Perlindungan panas depan | |
Pendingin (-30 ° C) | ||
Sistem Kontrol | Remote Control Sistem | |
ATS Sistem Kontrol | ||
Auto Sinkronisasi Sistem | ||
Generator Set output Kabinet | ||
Panel Kontrol | Ceko · Comap | STND |
China · Hidier | ||
Denmark · Deif | ||
Inggris · Deepsea | ||
Tegangan | 415 / 240V | |
400 / 230V | ||
380 / 220V | ||
220 / 127V | ||
200-115V |
Kontak Person: Mr. zhang
Tel: 1881089090
